封閉式管管自動焊接設備

時間：2022-09-08

本機是為(wei) 各種管件對接而設計的全位置自動鎢極氬弧焊(不加焊絲(si) )的專(zhuan) 用焊槍。焊接前在密封腔內(nei) 充保護氣體(ti) ，保證焊縫得到良好的保護。槍體(ti) 與(yu) 夾具體(ti) 內(nei) 空冷卻。並按客戶要求定製管徑範圍內(nei) 的複式夾具，該夾具係統可保證被焊件精確定位，無需定位點焊，從(cong) 而為(wei) 客戶提供高效率、高質量的專(zhuan) 用焊槍。可精密實現全位置TIG管/管焊接，焊接結果重現性高，可達到比較理想的焊接效果。主要應用於(yu) 電子、儀(yi) 表、製藥、工程安裝、軍(jun) 工和核電等行業(ye) 的管/管焊接。

使用工況

Ø 管子直徑： MT80：φ12.7-φ76.2mm;(管徑蕞小不低於(yu) φ12mm)

Ø 管子厚度： ≤3mm;(壁厚2.5mm 以上建議使用氬加氫混合氣體(ti) )

Ø 管子材質：不鏽鋼、碳鋼、鈦合金等;

Ø 焊接姿態：全位置焊接;

Ø 焊接形式：對接，直管與(yu) 直管，直管與(yu) 彎頭，直管與(yu) 三通等;

Ø 焊接碳鋼管時，焊口處 5-8mm 要拋光除鏽，露出金屬原色;

Ø 管子切口要平整、垂直、除毛刺，兩(liang) 根管對上後無間隙，把兩(liang) 根管子點焊在一起;

Ø 用丙酮或酒精清潔油汙;

案例圖片

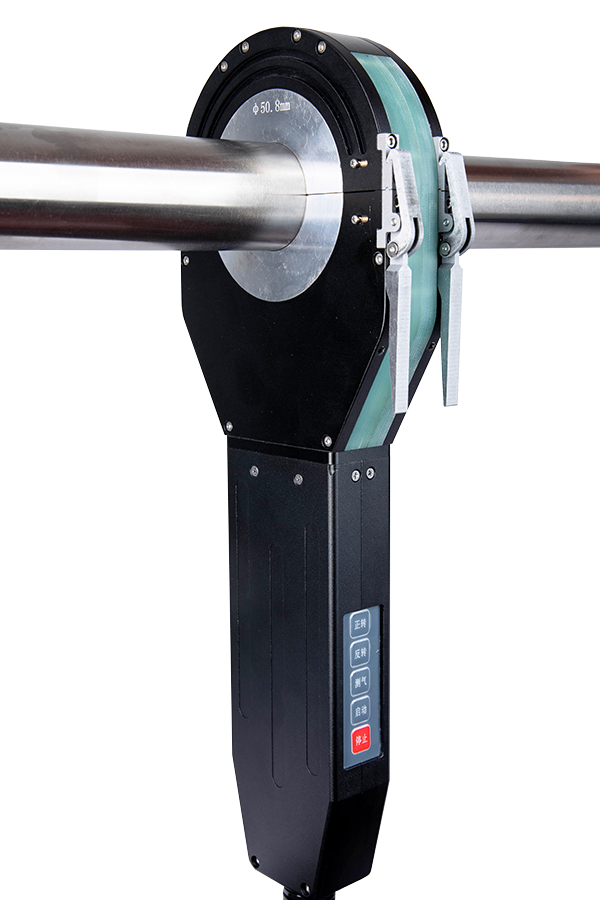

封閉式管管自動焊接設備
